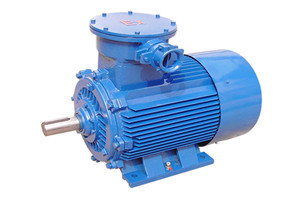

該系列產品的效率指標達到GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準。

        該系列產品依據Q/MT004-2017《TYBCX系列隔爆型超高效三相永磁同步電動機》設計，為全封閉自扇冷結構，防護等級IP55，F(xiàn)級絕緣，S1工作制。其安裝尺寸與YB3系列電動機相同。防爆型式為隔爆型，防爆標志為Ex  d  IIB  T4  Gb。

        該系列產品額定頻率為50Hz，額定電壓為380V，具有自起動能力，亦可變頻起動，變頻起動后可以實現并網切換。

        該系列產品在25%-120%負載范圍內，相對于同規格異步電動機均具有更高的效率，更寬的經濟運行范圍，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升為30-50K。

        該系列產品獲得國家防爆電氣產品質量監督檢驗中心頒發的防爆合格證和國家質量技術監督局頒發的生產許可證。

        該系列產品可完全替換YB2、YB3等系列低壓隔爆型三相異步電動機，也可以根據用戶需求進行特殊設計。

        該系列產品廣泛用于石化、化工、糧油、造紙、醫藥、紡織等工礦企業，用于拖動風機、泵類、壓縮機、攪拌機、榨油機、皮帶機等各種機械。

        1、為什么要用防爆電機？

        在一些具有爆炸危險的場所，當氣體或粉塵遇著點火源或高溫，就會發生燃燒或爆炸。而電機在運行中，可能會發生電弧或電火花，這些都是強點火源，遇到爆炸性的粉塵或氣體，就可能要發生爆炸。

        2、隔爆電機的隔爆原理

        隔爆型電機的防爆原理是：將電機的帶電部件放在特制的外殼內，該外殼具有將殼內電氣部件產生的火花和電弧與殼外爆炸性混合物隔離開的作用，并能承受進入殼內的爆炸性混合物被殼內電氣設備的火花、電弧引爆時所產生的爆炸壓力，而外殼不被破壞；同時能防止殼內爆炸生成物向殼外爆炸性混合物傳爆，不會引起殼外爆炸性混合物燃燒和爆炸。這種特殊的外殼叫“隔爆外殼”。具有隔爆外殼的電機稱為“隔爆型電機”。隔爆型電機的標志為“d”，為了實現隔爆外殼耐爆和隔爆性能，對隔爆外殼的形狀、材質、容積、結構等均有特殊的要求。

一、主要技術參數：

額定電壓：380V、660V

額定頻率：50Hz

防護等級：IP55

冷卻方式：IC411

工作制：S1

絕緣等級：F

二、安裝尺寸：

IMB3 安裝，機座帶底腳，端蓋上無凸緣

IMB5 V1 安裝，機座不帶底腳，端蓋上凸有緣
